SAN (Storage Area Network) là gì? Kiến trúc, nguyên lý hoạt động và ứng dụng

Trong bối cảnh dữ liệu tăng trưởng theo cấp số nhân, việc lựa chọn một giải pháp lưu trữ hiệu quả đã trở thành yếu tố then chốt quyết định sự thành công của doanh nghiệp. SAN (Storage Area Network) đã khẳng định vị thế là một nền tảng lưu trữ trung tâm, hiệu năng cao và cực kỳ đáng tin cậy. Vậy SAN là gì và tại sao hệ thống này lại quan trọng đến vậy? Hãy cùng InterData phân tích từ A-Z về kiến trúc, cơ chế hoạt động và những ứng dụng thực tiễn của SAN để xem đây có phải là mảnh ghép hoàn hảo cho hạ tầng IT của bạn không nhé!

Tổng quan về SAN (Storage Area Network)

Để hiểu rõ bản chất của SAN, chúng ta cần bắt đầu từ những khái niệm cơ bản nhất, bối cảnh ra đời và sự khác biệt của hệ thống này so với các phương pháp lưu trữ khác. Điều này sẽ mang lại một cái nhìn nền tảng vững chắc trước khi đi sâu vào các khía cạnh kỹ thuật.

SAN là gì?

SAN (Storage Area Network) là một mạng lưu trữ chuyên dụng, có tốc độ cao, được thiết kế riêng để kết nối các thiết bị lưu trữ (như tủ đĩa SSD, HDD) với nhiều máy chủ khác nhau. Thay vì mỗi máy chủ sở hữu một ổ cứng riêng lẻ, SAN tạo ra một hồ chứa lưu trữ chung, cho phép tất cả các máy chủ được cấp quyền truy cập vào dữ liệu như thể đó là ổ đĩa cục bộ của chính mình.

Điểm khác biệt cốt lõi của SAN là phương thức truy cập dữ liệu ở cấp độ block (block-level). Điều này có nghĩa là máy chủ có thể định dạng và quản lý vùng lưu trữ trên SAN y hệt như một ổ cứng vật lý, mang lại hiệu suất vượt trội và độ trễ cực thấp, lý tưởng cho các ứng dụng đòi hỏi khắt khe nhất của doanh nghiệp.

Bối cảnh ra đời và nhu cầu sử dụng SAN

Sự phát triển của SAN gắn liền với sự bùng nổ dữ liệu trong các doanh nghiệp. Các ứng dụng như cơ sở dữ liệu, hệ thống hoạch định nguồn lực doanh nghiệp (ERP), ảo hóa và điện toán đám mây đòi hỏi một nền tảng lưu trữ không chỉ lớn về dung lượng mà còn phải nhanh, ổn định và linh hoạt.

Mô hình lưu trữ truyền thống, được gọi là DAS (Direct Attached Storage) – nơi ổ cứng được gắn trực tiếp vào từng máy chủ, đã sớm bộc lộ nhiều hạn chế. Khi cần mở rộng dung lượng, quản trị viên phải tắt máy chủ, lắp thêm ổ cứng, gây gián đoạn hoạt động. Việc quản lý cũng trở nên phân mảnh, phức tạp và lãng phí tài nguyên. Từ những bài toán thực tiễn này, SAN đã ra đời như một giải pháp để giải quyết triệt để các vấn đề trên, mang đến một phương thức lưu trữ tập trung, dễ mở rộng và hiệu quả hơn.

SAN khác gì so với DAS và NAS ở góc nhìn tổng quan

Để dễ hình dung, chúng ta có thể phân biệt ba mô hình lưu trữ phổ biến nhất hiện nay:

• DAS (Direct Attached Storage): Ổ cứng gắn trực tiếp vào một máy chủ duy nhất. Máy chủ đó độc quyền sử dụng.
• NAS (Network Attached Storage): Một thiết bị lưu trữ chuyên dụng kết nối vào mạng LAN. NAS chia sẻ dữ liệu dưới dạng tệp tin (file-level) thông qua các giao thức như SMB/CIFS hoặc NFS.
• SAN (Storage Area Network): Một mạng riêng dành cho lưu trữ, kết nối nhiều máy chủ với nhiều thiết bị lưu trữ. SAN cung cấp truy cập dữ liệu ở dạng khối (block-level), hoạt động như ổ cứng nội bộ của máy chủ.

Về cơ bản, NAS tập trung vào việc chia sẻ tệp tin dễ dàng, còn SAN tập trung vào việc cung cấp hiệu năng lưu trữ cao nhất cho các ứng dụng. Sự khác biệt về cách thức truy cập (file-level và block-level) là điểm mấu chốt quyết định hiệu năng và trường hợp sử dụng của từng loại.

Kiến trúc cơ bản của một hệ thống SAN

Một hệ thống SAN không phải là một thiết bị đơn lẻ mà là sự kết hợp của nhiều thành phần phần cứng và phần mềm chuyên dụng. Hiểu rõ từng thành phần sẽ giúp bạn hình dung rõ hơn về cách một mạng SAN được xây dựng và vận hành.

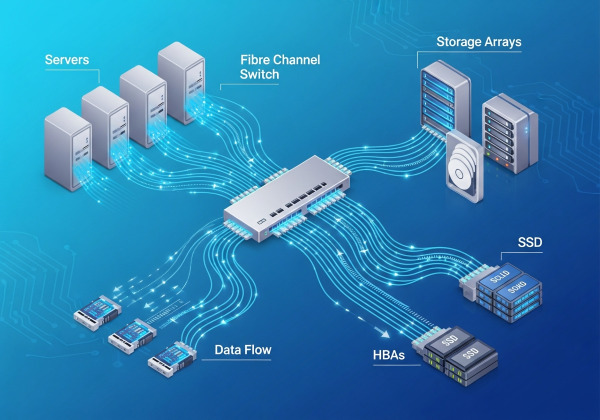

Các thành phần chính trong SAN

Một mạng SAN điển hình được cấu thành từ các bộ phận cốt lõi sau:

• Máy chủ (Server/Host): Đây là các máy chủ ứng dụng, máy chủ cơ sở dữ liệu, hoặc các máy chủ ảo hóa (VMware, Hyper-V) cần sử dụng tài nguyên lưu trữ.
• Tủ đĩa (Storage Array): Là trái tim của hệ thống SAN, đây là nơi chứa hàng loạt ổ đĩa cứng (HDD, SSD) được sắp xếp và quản lý bởi một hoặc nhiều bộ điều khiển thông minh.
• Switch SAN: Là thiết bị chuyển mạch chuyên dụng, tạo ra mạng kết nối giữa các máy chủ và tủ đĩa. Các switch này có thể là Fibre Channel Switch hoặc Ethernet Switch (dành cho iSCSI).
• Card HBA (Host Bus Adapter): Đây là một loại card mạng đặc biệt được lắp vào máy chủ để kết nối vào mạng SAN. Mỗi giao thức SAN sẽ có loại HBA tương ứng (FC HBA, iSCSI HBA).
• Cáp và giao thức kết nối: Phổ biến nhất là cáp quang và giao thức Fibre Channel, hoặc cáp mạng Ethernet và giao thức iSCSI.

Khái niệm SAN Fabric

Trong ngữ cảnh của SAN, thuật ngữ “Fabric” được dùng để chỉ toàn bộ cơ sở hạ tầng mạng kết nối bao gồm các switch, cáp, HBA. Hệ thống này tạo thành một “tấm vải” kết nối chằng chịt, cho phép bất kỳ máy chủ nào cũng có thể giao tiếp với bất kỳ thiết bị lưu trữ nào trong mạng.

Vai trò của SAN Fabric cực kỳ quan trọng trong việc đảm bảo tính sẵn sàng cao và khả năng mở rộng. Các doanh nghiệp thường triển khai kiến trúc Dual-Fabric (hai hệ thống mạng song song) để dự phòng. Nếu một switch hoặc một đường cáp gặp sự cố, luồng dữ liệu sẽ tự động chuyển qua hệ thống còn lại, đảm bảo hoạt động không bị gián đoạn.

Các giao thức thường dùng trong SAN

Giao thức là “ngôn ngữ” mà các thành phần trong SAN sử dụng để giao tiếp. Có hai giao thức chính được sử dụng rộng rãi:

• Fibre Channel (FC): Đây là giao thức truyền thống và được xem là “tiêu chuẩn vàng” cho SAN. FC được thiết kế chuyên dụng cho việc lưu trữ, mang lại hiệu năng cực cao, độ trễ thấp và độ ổn định gần như tuyệt đối. Doanh nghiệp lớn, đặc biệt trong lĩnh vực tài chính, ngân hàng thường ưu tiên FC.
• iSCSI (Internet Small Computer System Interface): Giao thức này cho phép truyền tải các lệnh lưu trữ (lệnh SCSI) qua mạng IP/Ethernet thông thường. Ưu điểm lớn nhất của iSCSI là chi phí thấp hơn và dễ triển khai hơn vì có thể tận dụng hạ tầng mạng LAN có sẵn. Đây là lựa chọn phổ biến cho các doanh nghiệp vừa và nhỏ.

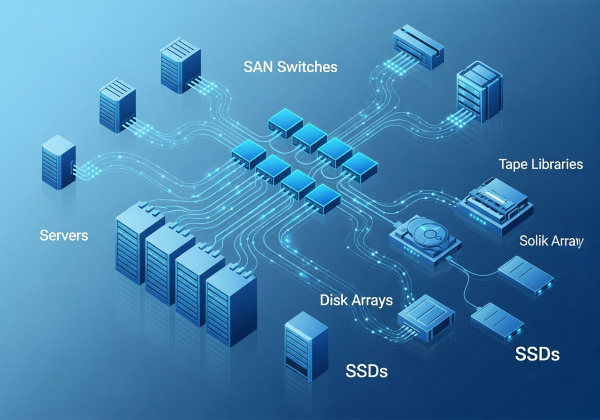

SAN hoạt động như thế nào? (Nguyên lý & Cách thức truy cập)

Để máy chủ có thể “nhìn thấy” và sử dụng vùng lưu trữ trên SAN như một ổ đĩa cục bộ, cần có các cơ chế phân chia và kiểm soát truy cập thông minh. Các khái niệm như LUN, Zoning và Masking là chìa khóa cho hoạt động này.

Khái niệm LUN (Logical Unit Number) trong SAN

LUN (Logical Unit Number) là một khái niệm cơ bản nhưng cực kỳ quan trọng trong SAN. Thay vì cấp phát toàn bộ tủ đĩa khổng lồ cho một máy chủ, quản trị viên sẽ chia nhỏ dung lượng lưu trữ vật lý thành các “đơn vị logic”, mỗi đơn vị được gán một số định danh duy nhất gọi là LUN.

Mỗi LUN này sẽ được “trình diện” (present) cho một hoặc nhiều máy chủ. Đối với hệ điều hành của máy chủ, mỗi LUN xuất hiện như một ổ cứng riêng biệt (ví dụ: ổ D:, E:, F: trên Windows). Cách làm này giúp việc quản lý, phân chia và cấp phát dung lượng trở nên cực kỳ linh hoạt. Ví dụ, một máy chủ cơ sở dữ liệu có thể được cấp 3 LUN khác nhau: một cho dữ liệu, một cho file log và một cho sao lưu.

Quy trình server truy cập dữ liệu qua SAN

Khi một ứng dụng trên máy chủ cần đọc hoặc ghi dữ liệu, quy trình diễn ra như sau:

1. Ứng dụng gửi yêu cầu xuống hệ điều hành.
2. Hệ điều hành chuyển yêu cầu này thành các lệnh SCSI.
3. Card HBA trên máy chủ nhận lệnh, đóng gói chúng theo giao thức (FC hoặc iSCSI) và gửi vào mạng SAN.
4. SAN Switch định tuyến gói tin đến đúng cổng trên tủ đĩa.
5. Bộ điều khiển của tủ đĩa nhận yêu cầu, xử lý và truy cập vào đúng LUN để đọc/ghi dữ liệu.

Toàn bộ quá trình này diễn ra với tốc độ rất cao và độ trễ thấp, giúp các ứng dụng hoạt động mượt mà ngay cả khi xử lý khối lượng công việc nặng.

Zoning & LUN Masking trong SAN (giới thiệu cơ bản)

Trong một môi trường có nhiều máy chủ cùng kết nối vào một SAN, việc đảm bảo bảo mật và phân tách tài nguyên là tối quan trọng. Hai cơ chế chính được sử dụng là Zoning và LUN Masking.

• Zoning (Phân vùng): Được cấu hình trên SAN Switch. Zoning tạo ra các “vùng” ảo để kiểm soát việc giao tiếp. Chỉ những thiết bị trong cùng một zone mới có thể “nhìn thấy” và nói chuyện với nhau. Ví dụ, bạn có thể tạo một zone riêng cho phòng kế toán, đảm bảo chỉ các máy chủ kế toán mới có thể kết nối đến tủ đĩa chứa dữ liệu kế toán.
• LUN Masking (Che LUN): Được cấu hình trên tủ đĩa. Sau khi một máy chủ đã kết nối được với tủ đĩa (nhờ Zoning), LUN Masking sẽ quyết định máy chủ đó được phép truy cập những LUN nào. Đây là lớp bảo vệ thứ hai, đảm bảo máy chủ phòng nhân sự không thể vô tình truy cập và làm hỏng dữ liệu trên LUN của phòng kế toán.

So sánh chi tiết SAN, NAS và DAS

Lựa chọn giữa SAN, NAS và DAS phụ thuộc rất nhiều vào nhu cầu cụ thể của doanh nghiệp về hiệu năng, chi phí và cách thức sử dụng. Một bảng so sánh chi tiết sẽ làm rõ sự khác biệt giữa ba công nghệ này.

Bảng so sánh SAN – NAS – DAS theo nhiều tiêu chí

Tiêu chí	SAN (Storage Area Network)	NAS (Network Attached Storage)	DAS (Direct Attached Storage)
Mô hình truy cập	Block-level (Truy cập cấp khối)	File-level (Truy cập cấp tệp)	Block-level (Truy cập cấp khối)
Kết nối	Mạng riêng (Fibre Channel, iSCSI)	Mạng LAN chung (Ethernet)	Trực tiếp vào máy chủ (SAS, SATA, USB)
Hiệu năng	Rất cao, độ trễ thấp	Tốt, phụ thuộc vào mạng LAN	Cao, nhưng chỉ cho một máy chủ
Khả năng mở rộng	Rất cao và linh hoạt	Dễ mở rộng nhưng có giới hạn	Rất hạn chế
Chia sẻ dữ liệu	Nhiều máy chủ truy cập chung một kho lưu trữ	Nhiều người dùng/máy trạm truy cập tệp tin	Không chia sẻ qua mạng
Chi phí	Cao	Trung bình đến thấp	Thấp
Độ phức tạp	Phức tạp, cần chuyên môn cao	Dễ cài đặt và quản lý	Rất đơn giản
Đối tượng phù hợp	Doanh nghiệp lớn, ứng dụng critical	Doanh nghiệp nhỏ, văn phòng, gia đình	Máy tính cá nhân, máy chủ đơn lẻ

Khi nào nên chọn SAN thay vì NAS/DAS?

Bạn nên cân nhắc đầu tư vào hệ thống SAN khi doanh nghiệp của bạn đối mặt với các kịch bản sau:

• Hệ thống cơ sở dữ liệu lớn: Các ứng dụng như Oracle, SQL Server, SAP đòi hỏi IOPS (lượt truy xuất I/O mỗi giây) cực cao và độ trễ thấp, đây chính là thế mạnh của SAN.
• Môi trường ảo hóa quy mô lớn: Khi bạn có hàng trăm máy ảo (VM) chạy đồng thời, SAN cung cấp hiệu năng và các tính năng cần thiết để hỗ trợ di chuyển máy ảo (vMotion), tính sẵn sàng cao (High Availability).
• Ứng dụng chỉnh sửa video, đồ họa chuyên nghiệp: Các công việc này đòi hỏi tốc độ truyền dữ liệu cực nhanh và ổn định, điều mà SAN đáp ứng tốt hơn NAS.
• Yêu cầu về độ sẵn sàng và phục hồi sau thảm họa cao: Kiến trúc dự phòng và khả năng sao chép dữ liệu (replication) giữa các site của SAN là nền tảng cho các giải pháp kinh doanh liên tục.

Ứng dụng thực tế của SAN trong doanh nghiệp

Lý thuyết về SAN sẽ trở nên dễ hiểu hơn khi được đặt trong các bối cảnh ứng dụng cụ thể. Dưới đây là những trường hợp phổ biến nhất mà SAN đóng vai trò trung tâm.

SAN cho hệ thống ảo hóa (VMware, Hyper-V, KVM)

Trong môi trường ảo hóa, hàng chục hoặc hàng trăm máy ảo cùng chia sẻ một hạ tầng phần cứng. SAN cung cấp một kho lưu trữ tập trung, hiệu năng cao gọi là “datastore” để chứa các tệp tin của máy ảo. Điều này không chỉ giúp quản lý dễ dàng mà còn là điều kiện tiên quyết cho các tính năng cao cấp như vMotion (di chuyển VM giữa các máy chủ vật lý mà không gây gián đoạn), giúp cân bằng tải và bảo trì hệ thống một cách linh hoạt.

SAN cho hệ thống cơ sở dữ liệu (Database)

Cơ sở dữ liệu là trái tim của hầu hết các ứng dụng doanh nghiệp. Hiệu suất của các hệ thống này phụ thuộc trực tiếp vào tốc độ đọc/ghi của hệ thống lưu trữ. SAN, với khả năng cung cấp truy cập block-level và độ trễ thấp, đảm bảo các giao dịch cơ sở dữ liệu được xử lý nhanh chóng, giảm thiểu thời gian chờ đợi của người dùng và ứng dụng.

SAN cho backup, DR và replication

Bảo vệ dữ liệu là ưu tiên hàng đầu. SAN đơn giản hóa và tăng tốc quá trình sao lưu dữ liệu. Thay vì sao lưu từ từng máy chủ riêng lẻ qua mạng LAN (gây nghẽn mạng), dữ liệu có thể được sao lưu trực tiếp trong mạng SAN tốc độ cao. Hơn nữa, tính năng sao chép đồng bộ (replication) giữa hai hệ thống SAN ở hai trung tâm dữ liệu khác nhau là nền tảng để xây dựng giải pháp phục hồi sau thảm họa (Disaster Recovery), đảm bảo doanh nghiệp có thể hoạt động trở lại nhanh chóng sau sự cố.

SAN trong bối cảnh xu hướng mới: Cloud, HCI, NVMe

Công nghệ không ngừng phát triển, và SAN cũng đang có những bước chuyển mình để thích ứng với các xu hướng mới, đảm bảo vẫn là một giải pháp lưu trữ phù hợp trong tương lai.

SAN và hạ tầng Cloud/Private Cloud

Nhiều người cho rằng Cloud sẽ thay thế hoàn toàn hạ tầng tại chỗ, nhưng thực tế, SAN vẫn là nền tảng cốt lõi cho rất nhiều hệ thống Private Cloud (đám mây riêng) của các doanh nghiệp. Các doanh nghiệp xây dựng Private Cloud để có được sự linh hoạt của Cloud nhưng vẫn kiểm soát hoàn toàn dữ liệu và bảo mật. Trong kiến trúc này, SAN cung cấp lớp lưu trữ hiệu năng cao và tin cậy cho toàn bộ hạ tầng đám mây.

Tương lai của SAN với NVMe và NVMe-over-Fabrics

NVMe (Non-Volatile Memory Express) là một giao thức mới được thiết kế riêng cho ổ cứng SSD, mang lại tốc độ nhanh hơn nhiều lần so với các giao thức cũ. Để tận dụng tối đa tốc độ này trên môi trường mạng, NVMe-over-Fabrics (NVMe-oF) đã ra đời.

NVMe-oF chính là sự tiến hóa của SAN, cho phép truyền tải giao thức NVMe trực tiếp qua mạng Fibre Channel hoặc Ethernet, giúp giảm độ trễ xuống mức cực thấp. Đây là xu hướng tất yếu, giúp SAN đáp ứng nhu cầu của các ứng dụng tương lai như trí tuệ nhân tạo (AI), phân tích dữ liệu lớn (Big Data) đòi hỏi hiệu năng lưu trữ chưa từng có.
