Trong mạng máy tính, 7 tầng của mô hình OSI (Open Systems Interconnection) – Network Layer (tầng mạng) giữ vai trò đặc biệt quan trọng: chịu trách nhiệm định địa chỉ, định tuyến và đảm bảo gói tin đi đúng đích. Vậy Network Layer là gì trong OSI, chức năng và khác biệt thế nào so với các tầng khác? Bài viết này sẽ giúp bạn hiểu rõ bản chất của tầng mạng, các giao thức, thiết bị tiêu biểu và ví dụ thực tế để dễ hình dung hơn.
Network Layer là gì?
Network Layer (Tầng mạng) là tầng thứ 3 trong mô hình OSI (Open Systems Interconnection), có nhiệm vụ chính là xử lý việc định địa chỉ và định tuyến dữ liệu để đảm bảo gói tin được truyền từ thiết bị nguồn đến đúng thiết bị đích, ngay cả khi chúng nằm ở những mạng khác nhau.
Nếu Physical Layer (tầng vật lý) chỉ lo việc truyền tín hiệu, Data Link Layer (tầng liên kết dữ liệu) đảm bảo truyền tải chính xác trong cùng một mạng cục bộ, thì Network Layer chính là “người điều phối đường đi” – nó quyết định gói tin sẽ đi theo tuyến nào để đến đích nhanh nhất và tối ưu nhất.

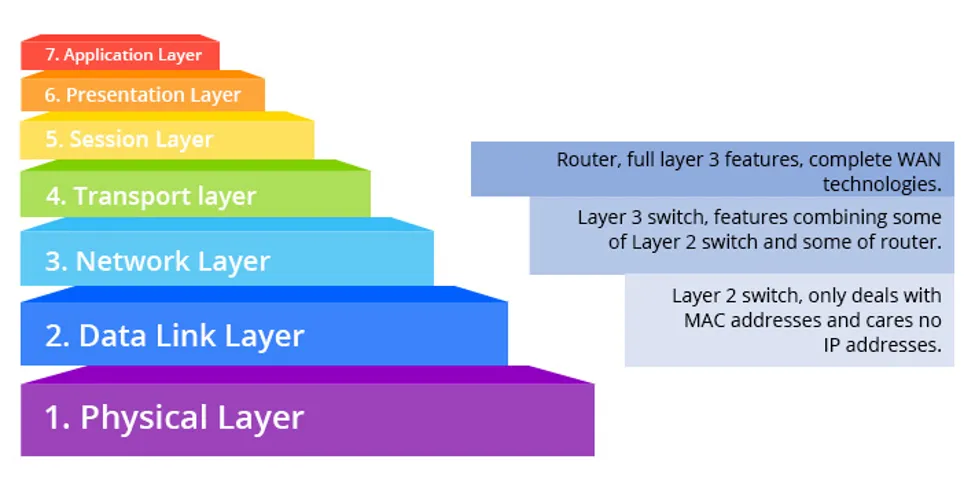

Vị trí của Network Layer trong mô hình OSI
Trong mô hình OSI với 7 tầng, mỗi tầng đều có chức năng riêng biệt và phối hợp chặt chẽ với nhau. Tầng mạng – Network Layer nằm ở tầng thứ ba, kẹp giữa hai tầng quan trọng khác: Data Link Layer (tầng 2) và Transport Layer (tầng 4).
- Phía dưới: Data Link Layer (tầng 2) xử lý việc truyền dữ liệu trong cùng một mạng cục bộ (LAN), sử dụng địa chỉ vật lý (MAC Address).
- Phía trên: Transport Layer (tầng 4) chịu trách nhiệm phân đoạn dữ liệu, kiểm soát luồng và đảm bảo độ tin cậy của việc truyền dữ liệu giữa các ứng dụng, sử dụng địa chỉ cổng (port).
Vị trí này cho thấy Network Layer là cầu nối quan trọng, tiếp nhận dữ liệu từ tầng 4, đóng gói lại và chuyển xuống tầng 2 để đưa vào môi trường vật lý. Điều này giúp hệ thống mạng hoạt động một cách mạch lạc và hiệu quả.

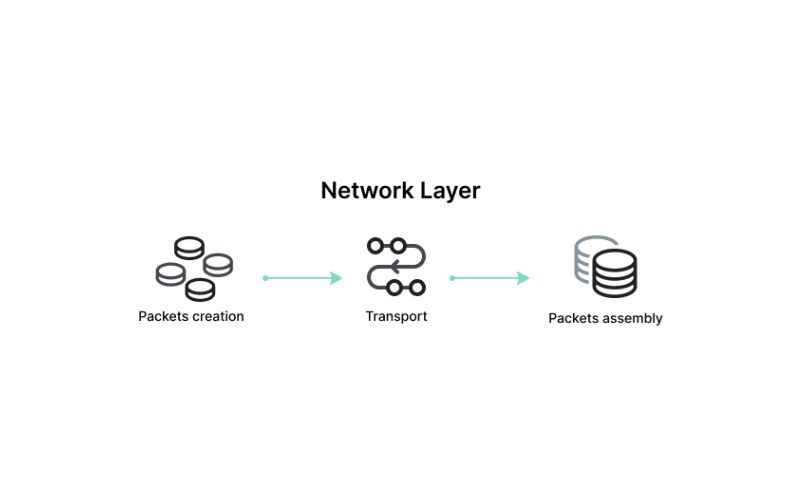

Chức năng chính của tầng mạng Network Layer
Network Layer không chỉ đơn thuần là “định tuyến”, nó còn có nhiều chức năng phức tạp hơn để đảm bảo dữ liệu được truyền đi chính xác.
Định tuyến (Routing)
Đây là chức năng cốt lõi của tầng mạng. Tầng này xác định và lựa chọn con đường tối ưu nhất để dữ liệu đi từ nguồn đến đích qua nhiều mạng khác nhau, sử dụng các thuật toán và giao thức như RIP, OSPF, BGP để xây dựng bảng định tuyến. Việc này không chỉ giúp dữ liệu đến đúng nơi mà còn tối ưu hiệu suất truyền tải, giảm thiểu tắc nghẽn mạng.
Chuyển tiếp (Forwarding)
Khi dữ liệu đến một nút mạng (router), tầng mạng chịu trách nhiệm chuyển tiếp gói tin từ cổng nhận vào đến cổng chuyển ra dựa trên bảng định tuyến đã xác định. Quá trình này xảy ra ở mỗi bước trên đường truyền đến đích cuối cùng.
Địa chỉ hóa logic (Logical Addressing)
Layer 3 sử dụng địa chỉ IP để nhận dạng duy nhất các thiết bị mạng trên Internet hoặc mạng nội bộ. Địa chỉ IP giúp phân biệt rõ ràng đâu là nguồn phát và đâu là điểm đến, rất cần thiết trong môi trường đa mạng phức tạp.
Phân mảnh và ghép lại (Fragmentation and Reassembly)
Gói dữ liệu lớn khi đi qua các mạng có giới hạn kích thước tối đa của khung dữ liệu (MTU) cần được chia nhỏ thành các đoạn nhỏ hơn để truyền tải. Tầng mạng xử lý việc phân mảnh này và ghép các phần lại đúng thứ tự khi đến điểm cuối, đảm bảo tính toàn vẹn thông tin.
Kiểm soát lỗi và quản lý mạng (Error Handling and Network Management)
Tầng này cung cấp cơ chế thông báo lỗi bằng các giao thức như ICMP, giúp phát hiện các lỗi như địa chỉ không tồn tại, mạng không khả dụng, hoặc TTL (Time to Live) hết hạn. Ngoài ra, nó hỗ trợ các biện pháp quản lý lưu lượng và ưu tiên dịch vụ (QoS) để đảm bảo dữ liệu quan trọng được truyền nhanh hơn.
Hỗ trợ mạng hướng kết nối hoặc không kết nối
Layer 3 có khả năng làm việc trong các môi trường mạng linh hoạt, dù là mạng dựa trên kết nối (ví dụ như mạng chuyển mạch mạch ảo) hay mạng không kết nối như IP.
Như vậy, Network Layer không chỉ là tầng quyết định đường đi dữ liệu mà còn là điểm đảm bảo dữ liệu được xử lý, truyền tải chính xác và an toàn qua các môi trường mạng khác nhau, tạo điều kiện căn bản cho kết nối mạng toàn cầu phức tạp hiện nay. Đây là tầng trung gian rất quan trọng giữa các tầng vật lý/ liên kết và tầng vận chuyển cao hơn.
Các giao thức và thiết bị quan trọng trong Network Layer
Để thực hiện các chức năng của mình, Network Layer sử dụng nhiều giao thức và thiết bị khác nhau.
Các giao thức
- Giao thức Internet (IP): Đây là giao thức xương sống, nền tảng của mọi hoạt động trên Internet. IP chịu trách nhiệm đánh địa chỉ và định tuyến. Mọi thiết bị trên mạng đều phải tuân thủ IP để có thể giao tiếp với nhau.
- Giao thức quản lý thông điệp trên Internet (ICMP): Giao thức này được dùng để gửi các thông báo lỗi và thông tin trạng thái. Lệnh
pingmà bạn thường dùng để kiểm tra kết nối chính là một ứng dụng của ICMP. - Giao thức phân giải địa chỉ (ARP): Giao thức này giúp tìm địa chỉ MAC vật lý của một thiết bị từ địa chỉ IP của nó, ARP liên kết địa chỉ IP (layer 3) với địa chỉ MAC (layer 2); nên xem như cơ chế giữa tầng 2 và 3.
- IPsec: Viết tắt của Internet Protocol Security, là một bộ giao thức bảo mật giúp mã hóa và xác thực dữ liệu ở Network Layer, đảm bảo an toàn cho các kết nối VPN.
Các thiết bị
- Router: Đây là thiết bị phần cứng điển hình nhất của Network Layer. Router có nhiệm vụ chính là định tuyến các gói tin giữa các mạng khác nhau. Khi một gói tin đến, router sẽ đọc địa chỉ IP đích và sử dụng bảng định tuyến để tìm ra con đường hiệu quả nhất để chuyển gói tin đi.
- Layer 3 Switch: Đây là một loại switch cao cấp có khả năng thực hiện chức năng định tuyến của Network Layer. Layer 3 Switch được sử dụng phổ biến trong các mạng doanh nghiệp lớn để xử lý việc định tuyến nội bộ với tốc độ cao hơn router truyền thống.
Phân biệt Network Layer với các tầng Data Link Layer & Transport Layer
Để thực sự hiểu vai trò của Network Layer, bạn cần phân biệt nó với các tầng lân cận. Dưới đây là bảng phân thích chi tiết để bạn hiểu rõ về sự khác biệt giữa Network Layer với các tầngLayer 2 & Layer 4:
| Tiêu chí | Data Link Layer (Layer 2) | Network Layer (Layer 3) | Transport Layer (Layer 4) |
|---|---|---|---|
| Vai trò chính | Truyền dữ liệu trong cùng một mạng LAN | Định tuyến gói tin giữa các mạng | Đảm bảo truyền tải dữ liệu giữa các ứng dụng |
| Đơn vị dữ liệu | Frame | Packet (gói tin) | Segment / Datagram |
| Địa chỉ | Địa chỉ vật lý (MAC Address) | Địa chỉ logic (IP Address) | Địa chỉ cổng (Port) |
| Thiết bị tiêu biểu | Switch, Bridge | Router, Layer 3 Switch | (Phần mềm/Stack): TCP/UDP trên host |
| Ví dụ | Gửi dữ liệu từ máy tính này sang máy khác trong cùng một văn phòng | Gửi dữ liệu từ máy tính của bạn ở Hà Nội sang máy chủ ở Mỹ | Gửi email từ ứng dụng Gmail của bạn đến ứng dụng Gmail của người khác |
Ví dụ thực tế về hoạt động của Network Layer
Hãy tưởng tượng bạn đang gửi một gói tin từ máy tính cá nhân ở Việt Nam đến một máy chủ đặt tại Singapore.
- Transport Layer trên máy bạn sẽ phân dữ liệu thành các đoạn và chuyển xuống Network Layer.
- Network Layer đóng gói từng đoạn dữ liệu này thành các gói tin (packet), thêm vào địa chỉ IP của máy chủ tại Singapore.
- Các gói tin này được chuyển xuống Data Link Layer, rồi được đưa ra môi trường mạng vật lý.
- Khi các gói tin đến router đầu tiên, router này sẽ đọc địa chỉ IP đích, tra cứu bảng định tuyến để tìm đường đi phù hợp nhất, và chuyển gói tin đến router tiếp theo.
- Quá trình này lặp lại qua nhiều router trên khắp thế giới. Mỗi router đều thực hiện một chức năng duy nhất: chỉ đường cho các gói tin đi đúng hướng.
- Cuối cùng, gói tin đến được router của mạng chứa máy chủ ở Singapore và được chuyển đến đích cuối cùng.
Toàn bộ quá trình này diễn ra chỉ trong tích tắc, chứng minh được hiệu quả và tốc độ đáng kinh ngạc của Network Layer.
Ứng dụng thực tế của Network Layer
Network Layer không chỉ là một khái niệm lý thuyết. Nó có vô số ứng dụng thực tế, tạo nên nền tảng cho nhiều dịch vụ chúng ta dùng hàng ngày.
Ứng dụng thực tế của Network Layer (Tầng Mạng) trong mô hình OSI bao gồm:
- Định tuyến và truyền dữ liệu giữa các mạng khác nhau, giúp các gói tin được chuyển từ nguồn đến đích qua nhiều mạng liên kết phức tạp.
- Sử dụng địa chỉ IP để xác định nguồn và đích của dữ liệu, quản lý quá trình định tuyến bằng các thiết bị như router.
- Hỗ trợ phân mảnh và tập hợp lại các gói dữ liệu để đảm bảo truyền tải hiệu quả trên các đoạn mạng có kích thước MTU khác nhau.
- Tham gia kiểm soát lưu lượng, nâng cao hiệu quả sử dụng băng thông và hạn chế tắc nghẽn mạng.
- Là cơ sở để thực hiện các kỹ thuật bảo mật mạng như lọc địa chỉ IP, kiểm soát truy cập mạng.
- Quản lý và xử lý các thông báo lỗi mạng thông qua các giao thức hỗ trợ như ICMP (Internet Control Message Protocol).
- Ứng dụng trong các hệ thống mạng Internet, mạng doanh nghiệp, chuyển vùng giữa các mạng khác nhau, và trong các dịch vụ mạng phức tạp đòi hỏi định tuyến động và quản lý mạng linh hoạt.
Như vậy, Network Layer có vai trò rất quan trọng trong việc kết nối, định tuyến và quản lý lưu lượng dữ liệu trong các hệ thống mạng hiện đại, đảm bảo dữ liệu được truyền tải chính xác và hiệu quả giữa các mạng khác nhau.
Cách Network Layer xử lý và định tuyến gói tin
Xác định địa chỉ đích
Mỗi gói dữ liệu cần biết điểm đến chính xác trước khi được gửi đi. Thông tin này thường thể hiện bằng địa chỉ IP. Thiết bị gửi phải nắm rõ IP của thiết bị nhận để đảm bảo gói tin đến đúng nơi cần đến.
Lựa chọn đường đi tối ưu
Sau khi đã biết địa chỉ đích, Network Layer sẽ áp dụng các thuật toán định tuyến để chọn tuyến đường tốt nhất. Các router sẽ tham chiếu bảng định tuyến của mình và quyết định con đường hiệu quả nhất. Tuyến đường này có thể thay đổi tùy vào nhiều yếu tố như băng thông, độ trễ hoặc tình trạng thực tế của mạng.
Truyền gói tin qua các router
Khi tuyến đường đã sẵn sàng, gói dữ liệu được chuyển tiếp qua từng router. Mỗi router nhận gói từ một đầu và gửi sang đầu kia, quá trình này lặp lại cho đến khi gói tin đến được thiết bị đích.
Xử lý gói tin tại nơi nhận
Khi gói dữ liệu đến đích, Network Layer trên thiết bị nhận sẽ đảm nhận việc xử lý. Nếu dữ liệu bị chia nhỏ thành nhiều phần, lớp này sẽ tiến hành ghép chúng lại thành nội dung hoàn chỉnh ban đầu.
Đảm bảo tính toàn vẹn dữ liệu
Trước khi tái lắp và xử lý, Network Layer cũng tiến hành kiểm tra để chắc chắn rằng gói dữ liệu không bị lỗi hay thất thoát trong quá trình truyền tải.
Các biện pháp bảo mật quan trọng trong Network Layer
Sử dụng tường lửa (Firewall)
Tường lửa đóng vai trò là “lá chắn” kiểm soát luồng truy cập ra vào mạng, ngăn chặn truy cập trái phép. Nó có thể được dùng để thiết lập DMZ (Demilitarized Zone) nhằm bảo vệ mạng nội bộ trước rủi ro từ Internet.
Triển khai mạng riêng ảo (VPN)
VPN giúp mã hóa kết nối giữa thiết bị và mạng, bảo đảm dữ liệu được truyền đi an toàn, đặc biệt khi người dùng cần kết nối từ xa.
Phân đoạn mạng (Network Segmentation)
Việc chia nhỏ lưu lượng thành nhiều phân đoạn khác nhau giúp quản lý dễ dàng hơn và tăng khả năng áp dụng các chính sách bảo mật.
Kiểm soát quyền truy cập (Access Control)
Đảm bảo chỉ người dùng được cấp phép mới có quyền truy cập vào tài nguyên mạng. Các hình thức kiểm soát có thể bao gồm xác thực hai yếu tố (2FA) hoặc quản lý quyền dựa trên vai trò.
Áp dụng giao thức mã hóa
Các giao thức như TLS (Transport Layer Security) được sử dụng để mã hóa và bảo vệ dữ liệu trong quá trình truyền tải.
Giám sát và phản ứng sự cố
Doanh nghiệp cần thường xuyên theo dõi hoạt động mạng để kịp thời phát hiện dấu hiệu bất thường. Các công cụ giám sát sẽ giúp phát hiện sớm tấn công và đưa ra biện pháp xử lý nhanh chóng.
Cập nhật phần mềm định kỳ
Luôn duy trì hệ thống và phần mềm ở phiên bản mới nhất là yếu tố then chốt để khắc phục kịp thời những lỗ hổng bảo mật có thể bị khai thác.
Network Layer là một trong những tầng quan trọng nhất của mô hình OSI. Vai trò của nó giống như một hệ thống giao thông phức tạp, đảm bảo mọi gói tin dữ liệu được vận chuyển hiệu quả từ điểm xuất phát đến điểm kết thúc.
Việc nắm vững kiến thức về Network Layer không chỉ giúp bạn hiểu cách mạng máy tính hoạt động, mà còn là nền tảng vững chắc để phát triển sự nghiệp trong lĩnh vực công nghệ thông tin. Hãy tiếp tục tìm hiểu về các tầng khác của mô hình OSI để có cái nhìn toàn diện hơn. InterData tin rằng kiến thức nền tảng vững chắc sẽ là chìa khóa cho mọi thành công trong ngành công nghệ.
