Physical Layer là gì? Chức năng & Vai trò của Tầng Vật lý (OSI)

Bạn có bao giờ tự hỏi làm thế nào dữ liệu từ máy tính của bạn lại có thể truyền đi trên một sợi cáp mạng hay qua sóng Wi-Fi? Câu trả lời nằm ở tầng thấp nhất là tầng vật ký – Physical Layer, hay còn gọi là Tầng vật lý. Bài viết này sẽ giúp bạn giải mã mọi khái niệm về tầng Physical Layer là gì, từ nhiệm vụ, chức năng, phân biệt Physical Layer với các tầng khác cho đến các thiết bị hoạt động ở tầng này.

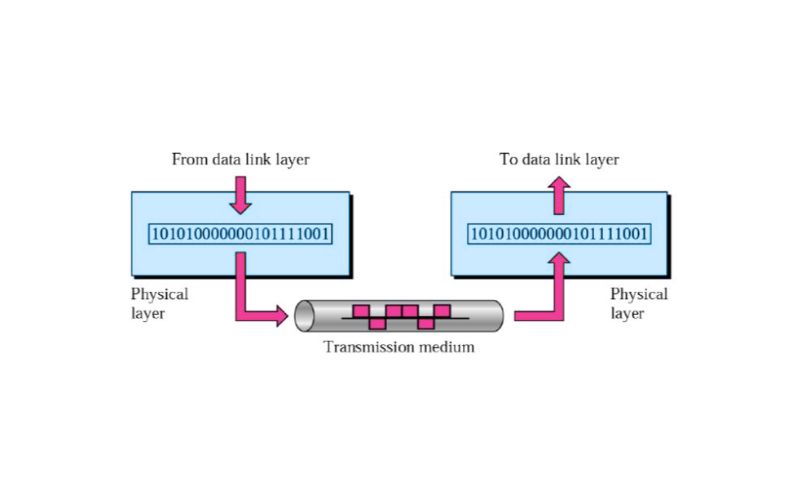

Physical Layer là gì?

Physical Layer là tầng đầu tiên và thấp nhất trong mô hình 7 tầng OSI (Open Systems Interconnection), nhiệm vụ chính của nó là truyền tải dòng bit (chuỗi các số 0 và 1) từ thiết bị gửi đến thiết bị nhận qua một kênh truyền vật lý.

Hay nói một cách đơn giản hơn, tầng vật lý trong mô hình OSI là nơi các tín hiệu điện, quang hoặc sóng vô tuyến được tạo ra để truyền dữ liệu. Tầng này không quan tâm đến nội dung của dữ liệu, mà chỉ tập trung vào việc biến đổi các bit thành tín hiệu và đảm bảo việc truyền tải chúng một cách vật lý.

Tầng vật lý (physical layer) làm nhiệm vụ gì?

Vai trò chính của physical layer là gì? Tầng Physical Layer đóng vai trò nền tảng cho mọi hoạt động truyền thông trong mạng máy tính. Không có tầng này, các thiết bị không thể kết nối và trao đổi dữ liệu với nhau. Dưới đây là ba vai trò chính của nó.

Thực hiện giao tiếp vật lý

Vai trò đầu tiên và quan trọng nhất của tầng vật lý là thiết lập và duy trì kết nối vật lý giữa các thiết bị. Các kết nối này có thể là có dây (như cáp Ethernet, cáp quang) hoặc không dây (như sóng Wi-Fi, Bluetooth). Tầng vật lý quy định các tiêu chuẩn về loại cáp, chân cắm, và cách các thiết bị kết nối với nhau để đảm bảo tín hiệu được truyền đi đúng cách.

Mã hóa tín hiệu

Dữ liệu trên máy tính là các bit (0 và 1), nhưng chúng không thể truyền trực tiếp qua cáp, tầng vật lý có chức năng biến đổi các bit nhị phân này thành các tín hiệu vật lý.

Ví dụ, nó có thể biến đổi bit 1 thành một xung điện dương và bit 0 thành một xung điện âm. Đối với cáp quang, bit 1 có thể là ánh sáng, còn bit 0 là không có ánh sáng. Quá trình này được gọi là mã hóa đường truyền (line encoding).

Đồng bộ hóa

Để quá trình truyền và nhận dữ liệu diễn ra chính xác, thiết bị gửi và thiết bị nhận cần phải đồng bộ về thời gian. Tầng Physical Layer đảm bảo hai bên hoạt động ở cùng một tốc độ và biết chính xác khi nào một bit bắt đầu và kết thúc. Điều này ngăn ngừa tình trạng mất bit hoặc nhận sai thứ tự, đảm bảo tính toàn vẹn của dữ liệu trong quá trình truyền tải.

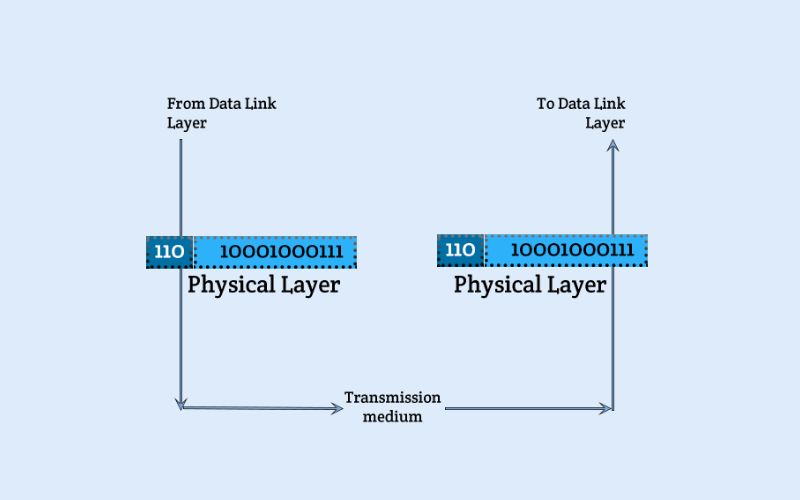

Chức năng chính của lớp Physical Layer

Sau khi hiểu về vai trò tổng quan của Physical Layer là gì, chúng ta cùng đi sâu vào các chức năng cụ thể của tầng Vật lý trong mô hình OSI.

Lớp vật lý chịu trách nhiệm truyền các bit từ máy tính này sang máy tính khác thông qua mạng. Vai trò của nó là xác định cách thiết lập kết nối vật lý với mạng, cũng như cách biểu diễn các bit thành tín hiệu có thể dự đoán được — dưới dạng tín hiệu điện, tín hiệu quang hoặc sóng vô tuyến.

Để thực hiện điều đó, tầng vật lý đảm nhận nhiều chức năng khác nhau, bao gồm:

• Định nghĩa bit: Xác định cách các bit (0 và 1) được chuyển đổi thành tín hiệu.
• Tốc độ dữ liệu: Xác định tốc độ truyền dữ liệu, tính bằng số bit trên giây.
• Đồng bộ hóa: Đảm bảo thiết bị gửi và thiết bị nhận hoạt động đồng bộ.
• Chế độ truyền: Xác định hướng truyền dữ liệu, gồm: simplex (chỉ truyền một chiều), half-duplex (truyền hai chiều nhưng không đồng thời) và full-duplex (truyền hai chiều cùng lúc).
• Giao diện kết nối: Xác định cách các thiết bị kết nối với môi trường truyền dẫn, chẳng hạn như Ethernet hoặc sóng vô tuyến.
• Cấu hình kết nối: Hỗ trợ cấu hình điểm–điểm và cấu hình đa điểm.
• Điều chế (Modulation): Biến đổi dữ liệu thành sóng vô tuyến.
• Cơ chế chuyển mạch: Gửi các gói dữ liệu từ cổng này sang cổng khác.
• Cân bằng tín hiệu (Signal equalization): Giúp kết nối ổn định hơn và hỗ trợ quá trình ghép kênh dễ dàng hơn.

Cấu hình vật lý (Topology)

Chức năng này xác định cách các thiết bị trong mạng được sắp xếp và kết nối với nhau. Các cấu hình phổ biến bao gồm:

• Bus Topology: Tất cả các thiết bị đều được kết nối vào một đường cáp chính.
• Ring Topology: Các thiết bị được kết nối thành một vòng tròn.
• Star Topology: Tất cả các thiết bị được kết nối với một thiết bị trung tâm (như hub hoặc switch).
• Mesh Topology: Mỗi thiết bị được kết nối với mọi thiết bị khác, tạo ra nhiều đường dẫn dự phòng.

Định nghĩa tín hiệu điện/tín hiệu quang

Tầng vật lý định nghĩa các đặc tính của tín hiệu được sử dụng để truyền dữ liệu. Ví dụ:

• Tín hiệu điện: Tầng này xác định mức điện áp, cường độ dòng điện, và dạng sóng để biểu diễn bit 0 và 1.
• Tín hiệu quang: Tầng này quy định bước sóng ánh sáng, cường độ ánh sáng để biểu diễn các bit.

Quy định chuẩn cáp, tốc độ truyền

Các chuẩn công nghiệp như IEEE 802.3 (Ethernet) hoặc ANSI/TIA-568 quy định chi tiết về các loại cáp (UTP, STP, cáp quang), đầu nối (RJ45), và tốc độ truyền. Sự tuân thủ các chuẩn này đảm bảo các thiết bị từ các nhà sản xuất khác nhau có thể hoạt động cùng nhau.

Các phương tiện truyền dẫn ở Physical Layer

Ở tầng vật lý, dữ liệu được truyền đi nhờ nhiều loại phương tiện khác nhau. Một số phương tiện thường gặp gồm:

• Cáp xoắn đôi: lựa chọn phổ biến trong các hệ thống mạng LAN.
• Cáp đồng trục: thường dùng cho truyền hình cáp và một số liên kết Internet băng thông rộng (trong lịch sử). Hiện tại ở môi trường LAN nội bộ, coax ít phổ biến hơn.
• Sóng vô tuyến: đóng vai trò quan trọng trong mạng di động và kết nối WiFi.
• Tia hồng ngoại: thích hợp cho truyền thông không dây trong phạm vi ngắn.

Các kỹ thuật điều chế và truyền tín hiệu ở tầng Physical Layer

Tầng Vật lý trong mô hình OSI còn sử dụng nhiều kỹ thuật khác nhau để mã hóa và truyền tải thông tin. Các kỹ thuật thường gặp bao gồm:

• AM (Amplitude Modulation – Điều chế biên độ): thay đổi biên độ sóng mang dựa trên tín hiệu.
• FM (Frequency Modulation – Điều chế tần số): thay đổi tần số sóng mang để mang theo thông tin.
• ASK (Amplitude Shift Keying – Chuyển dịch biên độ): thay đổi biên độ sóng mang giữa hai giá trị khác nhau.
• FSK (Frequency Shift Keying – Chuyển dịch tần số): thay đổi tần số sóng mang giữa hai giá trị nhất định.

Phân biệt Physical Layer với các tầng khác

Nhiều người thường nhầm lẫn giữa chức năng của các tầng trong mô hình OSI. Hãy cùng so sánh Physical Layer so với các tầng Data Link Layer (Tầng 2), tầng Network Layer (Tầng 3) để có cái nhìn rõ ràng hơn.

Dưới đây là bảng so sánh Physical Layer so với các tầng Data Link Layer (Tầng 2), tầng Network Layer (Tầng 3):

Tóm tắt lại:

• Lớp vật lý chủ yếu quan tâm đến việc chuyển các bit dưới dạng tín hiệu vật lý qua môi trường truyền dẫn mà không xử lý thông tin hoặc kiểm tra lỗi.
• Lớp liên kết dữ liệu đóng vai trò đảm bảo truyền dữ liệu giữa các thiết bị trong cùng một vật lý mạng, xử lý đóng gói, phát hiện lỗi sửa lỗi và kiểm soát quyền truy cập mạng.
• Lớp mạng quản lý công việc định tuyến, chuyển tiếp gói dữ liệu giữa các mạng khác nhau, xử lý logic địa chỉ và lựa chọn đường truyền tốt nhất cho đích đến dữ liệu.

Sự rõ ràng của tầng này giúp mô hình hóa OSI tổ chức quá trình hiệu quả truyền thông tin từ vật chất tín hiệu đến quá trình xử lý và nâng cấp dữ liệu tiếp theo giữa các mạng lớn hơn.

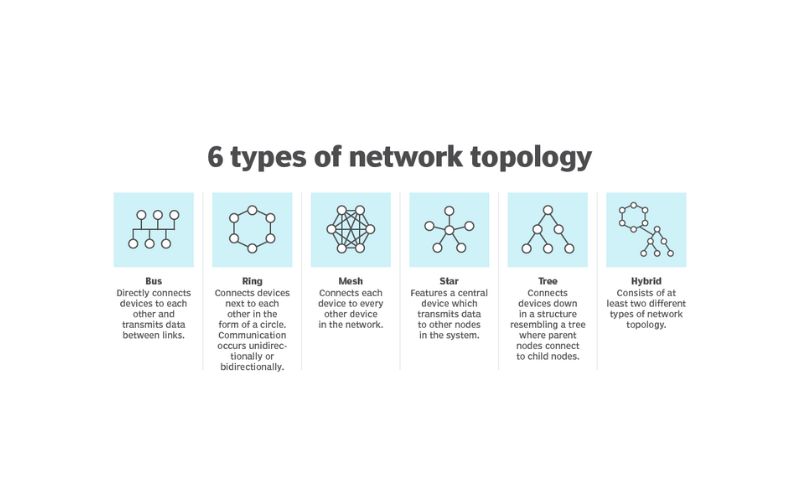

Cấu trúc vật lý (Physical topology)

Cấu trúc vật lý mô tả cách các thiết bị được liên kết với nhau. Một số dạng cấu trúc vật lý phổ biến gồm:

• Cấu trúc dạng lưới (Mesh topology): Các thiết bị, hay còn gọi là nút (node), được kết nối với tất cả các nút khác trong mạng. Cách thiết lập này giúp việc định tuyến dữ liệu giữa các thiết bị và người dùng trở nên hiệu quả.
• Cấu trúc hình sao (Star topology): Tất cả các nút trong mạng LAN đều kết nối trực tiếp với một máy tính trung tâm chung.
• Cấu trúc tuyến bus (Bus topology): Nhiều thiết bị được kết nối chung qua một sợi cáp gọi là backbone (cáp trục chính). Các thiết bị trong cùng mạng bus có thể truyền dữ liệu trực tiếp cho nhau.
• Cấu trúc vòng (Ring topology): Mỗi nút kết nối trực tiếp với hai nút khác, tạo thành một vòng khép kín. Khi dữ liệu được gửi đi, nó sẽ lần lượt đi qua từng nút trong vòng cho đến khi đến đúng địa chỉ đích.
• Cấu trúc cây (Tree topology): Cấu trúc phân cấp giống như một cái cây, các nút được liên kết với nhau theo tầng bậc. Khi vẽ sơ đồ mạng, các nút hiển thị thành dạng cây phân nhánh.
• Cấu trúc lai (Hybrid topology): Là sự kết hợp của hai hoặc nhiều loại tô-pô khác, được sử dụng tùy theo nhu cầu về hiệu năng, độ tin cậy hoặc chi phí.

Các chế độ truyền dữ liệu ở tầng Physical Layer

Tầng vật lý còn hỗ trợ các chế độ truyền dữ liệu sau:

• Simplex: Chỉ một nút có thể gửi dữ liệu, nút còn lại chỉ có thể nhận.
• Half-duplex: Hai nút có thể gửi và nhận dữ liệu, nhưng không đồng thời.
• Full-duplex: Hai nút có thể vừa gửi vừa nhận dữ liệu cùng một lúc.

Ví dụ về các giao thức ở lớp Physical Layer

Tầng vật lý thường bao gồm cả phần mềm và phần cứng, nó có nhiều giao thức quy định cách truyền dữ liệu trong mạng. Một số giao thức ở tầng 1 gồm:

• Ethernet 1000BASE-T.
• Ethernet 1000BASE-SX.
• Ethernet 100BaseTX.
• SONET/SDH (Synchronous Optical Networking/Synchronous Digital Hierarchy).
• Các biến thể vật lý của 802.11 (Wi-Fi).
• Bluetooth.
• Controller Area Network (CAN).
• Universal Serial Bus (USB).

Sau khi tìm hiểu chi tiết về tầng Physical Layer là gì, bạn đã có thể thấy được tầm quan trọng của nó. Tầng vật lý chính là nền móng, là “sợi dây” kết nối mọi thiết bị trong một hệ thống mạng.

Hiểu rõ về tầng này không chỉ giúp bạn củng cố kiến thức nền tảng về mạng máy tính mà còn giúp bạn dễ dàng hơn trong việc chẩn đoán và khắc phục các sự cố liên quan đến kết nối vật lý, từ một sợi cáp bị lỗi cho đến một cổng mạng không hoạt động.
