Mô Hình OSI Là Gì? Chức Năng 7 Tầng Mạng Chi Tiết

Hiểu rõ mô hình osi là kỹ năng sống còn quyết định việc bạn mất 5 phút hay 5 ngày để tìm ra nguyên nhân server sập. Khi website bỗng dưng mất kết nối, người mới thường hoảng loạn đoán mò xem lỗi do code, do firewall hay đứt cáp. Kỹ sư hệ thống lại khác. Họ dùng kiến trúc 7 tầng này như một bản đồ tư duy để chẩn đoán chính xác và khoanh vùng sự cố từ tầng vật lý lên tận ứng dụng. Bài viết dưới đây từ InterData sẽ phẫu thuật chi tiết chức năng từng lớp, cách dữ liệu di chuyển, và kinh nghiệm trouble-shooting thực chiến nhất.

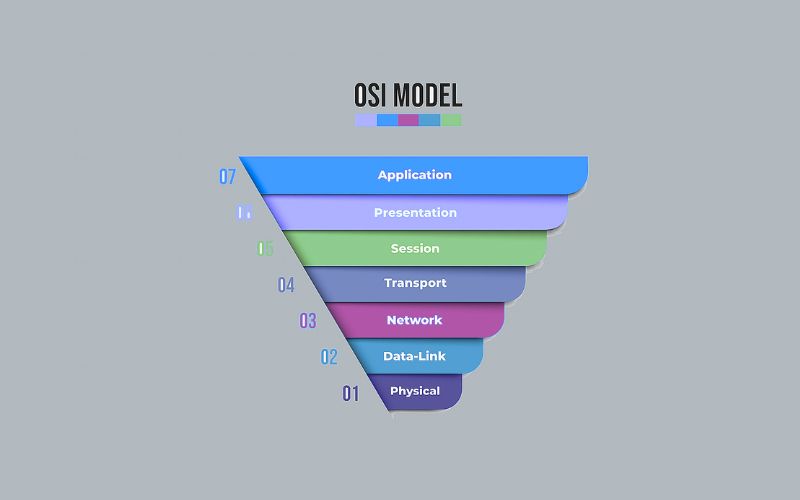

Mô Hình OSI Là Gì? Bản Chất Và Vai Trò

Mô hình OSI (Open Systems Interconnection) là một khung tham chiếu khái niệm gồm 7 tầng, mô tả cách dữ liệu truyền từ ứng dụng của một máy tính này sang máy tính khác qua môi trường mạng. Được Tổ chức Tiêu chuẩn Hóa Quốc tế (ISO) công bố năm 1984, nó thiết lập chuẩn chung giúp các thiết bị từ nhiều nhà sản xuất khác nhau có thể giao tiếp trơn tru.

Trước khi osi model ra đời, mạng máy tính là một mớ hỗn độn. IBM có kiến trúc riêng, Apple xài chuẩn riêng, DEC lại chơi hệ khác. Cắm thiết bị hãng này vào mạng hãng kia giống như bảo người không biết ngoại ngữ đi thương thuyết. OSI giải quyết triệt để chuyện này. Bằng cách chia nhỏ quá trình truyền dữ liệu thành 7 lớp độc lập, các lập trình viên phần mềm và kỹ sư phần cứng chỉ cần tuân thủ tiêu chuẩn của lớp mình đảm nhiệm.

• Tiêu chuẩn hóa toàn cầu: Cho phép card mạng Intel vẫn nói chuyện được với router Cisco và hiển thị web trên trình duyệt Chrome.
• Tách biệt trách nhiệm: Dev viết code web (tầng 7) không cần quan tâm tín hiệu truyền qua cáp quang hay cáp đồng (tầng 1).
• Đơn giản hóa trouble-shooting: Chia nhỏ lỗi để trị. Mạng rớt? Kỹ sư sẽ dò từng bước thay vì đập bỏ làm lại từ đầu.

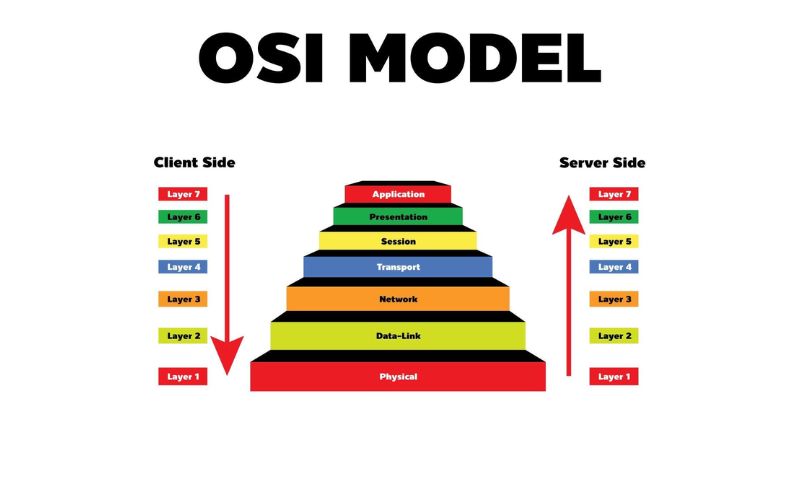

Cơ Chế Đóng Gói Dữ Liệu Qua Các Tầng Mạng

Bạn soạn một email và bấm nút Gửi. Đoạn văn bản đó không bay thẳng sang máy người nhận ngay lập tức. Nó phải đi thang máy từ tầng 7 (Application) xuống tầng 1 (Physical) ở máy bạn. Ở mỗi trạm dừng, hệ thống sẽ dán thêm một cái nhãn chứa thông tin định tuyến và điều khiển. Quy trình này gọi là Encapsulation (Đóng gói).

Cụ thể, đơn vị dữ liệu ở mỗi tầng mạng có một tên gọi riêng biệt, dân kỹ thuật gọi là PDU (Protocol Data Unit). Việc nắm rõ PDU giúp bạn đọc tài liệu tiếng Anh hoặc thi chứng chỉ mạng dễ thở hơn rất nhiều.

Tầng OSI	Đơn Vị Dữ Liệu (PDU)	Cơ Chế Đóng Gói / Gỡ Bỏ
Tầng 5, 6, 7	Data (Dữ liệu)	Tạo ra payload thô từ ứng dụng.
Tầng 4 (Transport)	Segment / Datagram	Thêm Header của TCP (hoặc UDP) chứa Source/Destination Port.
Tầng 3 (Network)	Packet (Gói tin)	Gắn thêm IP Header chứa địa chỉ IP nguồn và IP đích.
Tầng 2 (Data Link)	Frame (Khung)	Bọc thêm MAC Header và Trailer (FCS) để kiểm tra lỗi.
Tầng 1 (Physical)	Bit	Chuyển đổi luồng Frame thành tín hiệu điện/quang học.

Ở chiều ngược lại, khi tín hiệu chạm đến máy chủ nhận, quá trình Decapsulation (Gỡ bọc) diễn ra. Tín hiệu dịch thành Bit, lên tầng 2 kiểm tra MAC, lên tầng 3 check IP, lên tầng 4 ghép mảnh bằng Port, rồi đẩy lên ứng dụng. Thiếu bất kỳ lớp nhãn nào, gói tin sẽ bị vứt bỏ (drop).

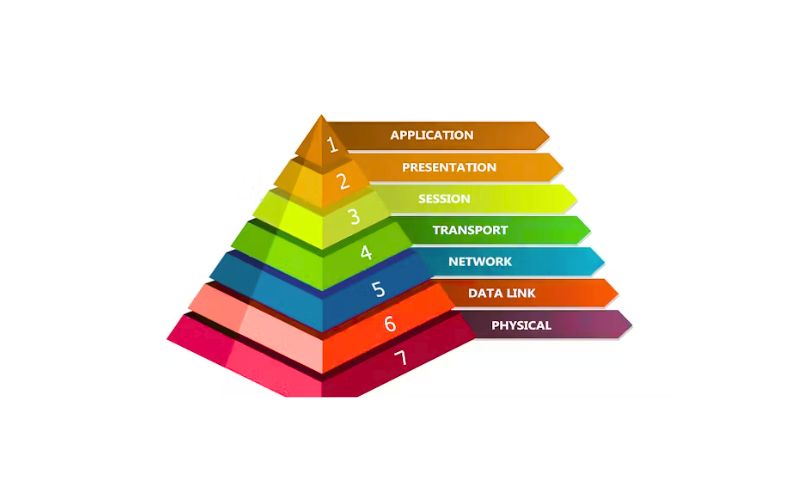

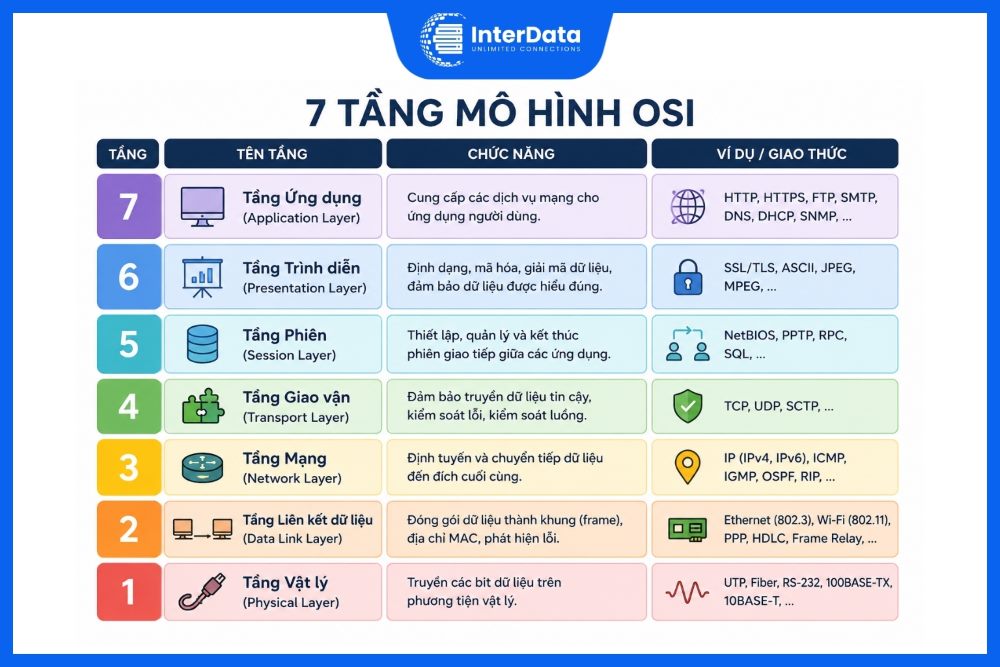

Phân Tích Chức Năng 7 Tầng Mô Hình OSI Chi Tiết

Đi từ dưới lên là cách tốt nhất để hiểu nền tảng của mạng lưới. Dưới đây là phân mổ từng lớp, thiết bị tương ứng và các sự cố bạn thường gặp khi vận hành thực tế.

Layer 1: Tầng Vật Lý (Physical Layer)

Tầng vật lý chịu trách nhiệm truyền tải dòng bit thô (0 và 1) qua môi trường vật lý. Nó không quan tâm dữ liệu đó là gì, có ý nghĩa hay không. Chức năng duy nhất là mã hóa nhị phân thành tín hiệu điện (cáp đồng), ánh sáng (cáp quang) hoặc sóng vô tuyến (Wi-Fi) và đẩy đi.

• Thành phần cốt lõi: Dây cáp (Cat5e, Cat6, quang), Hub, Repeater, Card mạng (NIC), đầu nối RJ45.
• Lỗi kinh điển: Chuột cắn dây, lỏng giắc cắm, đứt cáp quang biển, nhiễu điện từ do đi dây mạng chung ống với đường điện cao thế.

Layer 2: Tầng Liên Kết Dữ Liệu (Data Link Layer)

Từ đống bit hỗn lộn của tầng 1, tầng Data Link gom chúng lại thành các cấu trúc có tổ chức gọi là Frame. Tầng này cung cấp khả năng giao tiếp giữa các thiết bị trên cùng một mạng nội bộ (LAN) thông qua địa chỉ vật lý MAC (Media Access Control). Nó cũng đảm nhận kiểm soát lỗi truyền tải vật lý bằng cơ chế FCS (Frame Check Sequence).

Lớp này chia làm hai tầng phụ: LLC (Logical Link Control) kết nối với tầng mạng bên trên, và MAC giao tiếp thẳng với phần cứng.

• Thiết bị đặc trưng: Switch Layer 2, Bridge.
• Sự cố thực tế: Trùng MAC address (hiếm nhưng có trên máy ảo), lỗi Port an ninh chặn địa chỉ MAC lạ, Loop mạng do cắm nhầm 2 đầu cáp vào cùng 1 switch mà không bật Spanning Tree Protocol (STP).

Layer 3: Tầng Mạng (Network Layer)

Nếu tầng 2 loanh quanh trong xóm, thì tầng network là bưu điện chuyển phát liên tỉnh. Nó định tuyến đường đi tốt nhất cho dữ liệu (Routing) để di chuyển từ mạng này sang mạng khác. Ở đây, địa chỉ logic (IP v4/IPv6) được sử dụng.

Khi một Packet đến Router, nó đọc IP đích, dò bảng định tuyến (Routing Table) xem đi ngõ nào thì nhanh nhất, rồi tống gói tin qua cổng đó. Giao thức ARP (Address Resolution Protocol) cũng đóng vai trò cầu nối ở ranh giới tầng 2 và 3, giúp dịch từ IP sang MAC.

• Thiết bị & Giao thức: Router, Switch Layer 3, IPv4/IPv6, ICMP, IPSec, OSPF, BGP.
• Sự cố tiêu biểu: Cấu hình sai Default Gateway, sai Subnet mask, bảng định tuyến bị lỗi dẫn đến vòng lặp vô tận (TTL tụt về 0). Lệnh chẩn đoán bạn hay xài nhất là ping và traceroute (hoặc tracert trên Windows).

Layer 4: Tầng Giao Vận (Transport Layer)

Gói tin đã đến đúng máy chủ nhờ tầng 3, nhưng máy chủ đó đang chạy cả trăm ứng dụng. Làm sao biết gói nào đưa cho Web Server, gói nào đưa cho Database? Tầng Transport dùng các Port (cổng) để phân loại. Port 80/443 đẩy vào Nginx/Apache, Port 3306 đẩy cho MySQL.

Tầng này quản lý độ tin cậy của luồng dữ liệu thông qua 2 giao thức chính: TCP và UDP. TCP cẩn thận, yêu cầu cái bắt tay 3 bước (3-way handshake) và đảm bảo không mất gói nào. UDP thì kiểu gửi xong là xong, không cần biết bên kia nhận đủ không, thường dùng cho stream video hoặc game online để tối ưu độ trễ.

• Giao thức: TCP, UDP.
• Bệnh hay gặp: Firewall (iptables/ufw) chưa mở Port. Khách gào lên web sập, ping vẫn thông (Layer 3 sống) nhưng telnet vào port 443 bị từ chối kết nối.

Layer 5: Tầng Phiên (Session Layer)

Máy tính có thể mở nhiều kết nối cùng lúc. Tầng Session đảm nhận việc khởi tạo, duy trì, đồng bộ và đóng các phiên giao tiếp (session) giữa các ứng dụng. Nó đảm bảo luồng dữ liệu của phiên tải file không bị lẫn lộn vào phiên chat skype. Nếu đường truyền đứt giữa chừng, tầng này có khả năng thiết lập checkpoint để resume lại dữ liệu tải dở thay vì tải từ đầu.

Layer 6: Tầng Trình Diễn (Presentation Layer)

Đóng vai trò như một thông dịch viên. Thiết bị xài bảng mã ASCII, thiết bị khác xài EBCDIC. Tầng 6 sẽ dịch mọi thứ về một định dạng chuẩn để ứng dụng hiểu được. Hai tác vụ cực kỳ quan trọng diễn ra ở đây là mã hóa (Encryption) và nén dữ liệu (Compression).

Khi bạn lướt web qua HTTPS, quá trình mã hóa TLS/SSL nằm ở ranh giới tầng này. Lỗi phổ biến là hết hạn chứng chỉ SSL, hoặc hai máy chủ cấu hình Ciphers không tương thích, dẫn đến bắt tay bảo mật thất bại dù mạng vẫn thông.

Layer 7: Tầng Ứng Dụng (Application Layer)

Đây là tầng gần người dùng nhất. Cần lưu ý, tầng ứng dụng không phải bản thân phần mềm Chrome hay Outlook của bạn. Nó cung cấp các giao thức mạng để phần mềm đó kéo/đẩy dữ liệu. Mọi tương tác chạm đến trải nghiệm người dùng cuối đều bắt nguồn từ đây.

• Giao thức quen mặt: HTTP/HTTPS (lướt web), FTP (truyền file), SMTP/IMAP (email), DNS (phân giải tên miền).
• Lỗi tầng ứng dụng: Màn hình hiện lỗi 502 Bad Gateway (do Nginx mất kết nối với PHP-FPM), gõ sai tên miền, hoặc DNS cache trỏ về IP cũ chưa cập nhật.

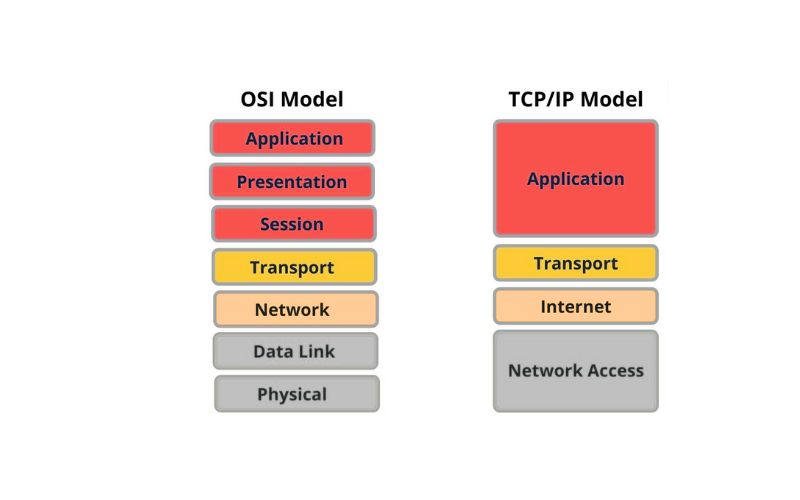

Phân Biệt Giao Thức OSI Và Kiến Trúc TCP/IP

Mô hình OSI cực kỳ logic và chi tiết, là hệ quy chiếu hoàn hảo để giảng dạy. Nhưng trên thực tế, mạng Internet toàn cầu lại được xây dựng dựa trên bộ giao thức TCP/IP. Kiến trúc TCP/IP ra đời trước, thực dụng hơn và gộp các tầng lại cho tinh gọn.

Mô Hình OSI 7 Tầng	Mô Hình TCP/IP 4 Tầng	Ghi Chú
7. Application 6. Presentation 5. Session	Application Layer	TCP/IP gộp chung 3 tầng trên cùng. Code tự lo việc mã hóa và phiên.
4. Transport	Transport Layer	Tương đương nhau. (TCP/UDP)
3. Network	Internet Layer	Tương đương nhau. Xử lý IP.
2. Data Link 1. Physical	Network Access Layer	Gộp phần cứng vật lý và kiểm soát MAC.

OSI là mô hình tham chiếu (nói về những gì NÊN làm). TCP/IP là mô hình thực thi (nó LÀM như thế nào). Bạn học OSI để phân tích logic hệ thống, nhưng khi gõ phím cấu hình server, bạn đang tương tác bằng các chuẩn của TCP/IP.

Kỹ Năng Xử Lý Sự Cố (Troubleshooting) Theo OSI

Dùng phương pháp chia để trị. Khi gặp một ca khó, sysadmin không ngồi mò mẫm vô định. Tùy tính chất, có 2 luồng tiếp cận kinh điển.

Luồng Từ Dưới Lên (Bottom-Up)

Áp dụng khi hạ tầng vật lý có vấn đề (setup server mới, mất điện, đổi phòng máy). Bắt đầu từ Tầng 1.

1. Layer 1 & 2: Kiểm tra đèn tín hiệu trên Card mạng. Đèn có nháy không? Chạy lệnh ip link show trên Linux xem interface trạng thái UP hay DOWN.
2. Layer 3: Interface đã UP, cấu hình IP đúng chưa? Chạy ip a để check IP. Ping gateway nội bộ. Ping ra ngoài `ping 8.8.8.8` xem đi qua được router chưa. Nếu `Destination Host Unreachable`, kiểm tra ngay ip route.
3. Layer 4: Mạng đã thông, vậy port đã mở chưa? Chạy ss -tulpn | grep 443 xem service có đang lắng nghe không. Thử đứng từ máy ngoài `telnet [IP] 443`. Telnet timeout nghĩa là Firewall đang drop gói tin.

Luồng Từ Trên Xuống (Top-Down)

Cực kỳ hữu dụng với người vận hành web/app. Mọi thứ hôm qua vẫn chạy, nay tự nhiên lăn ra chết. Lỗi thường nằm ở lớp phần mềm trên cùng.

1. Layer 7: User báo không vào được web. Mở console trình duyệt, thấy lỗi 503 Service Unavailable. Đích thị web server bị quá tải hoặc backend sập. Xem file log /var/log/nginx/error.log. Thử gõ tên miền xem có resolve đúng IP không (lỗi DNS).
2. Layer 6: Truy cập bị cảnh báo “Your connection is not private”. Giao thức HTTPS trục trặc. Chứng chỉ SSL bị Let’s Encrypt thu hồi hoặc quên cronjob gia hạn.
3. Layer 4: Nếu log Nginx sạch trơn, không có request gửi tới. Quay lại nghi ngờ rule firewall hoặc hệ thống phòng thủ có chặn nhầm IP khách hay không.

Giải Đáp Thắc Mắc Phổ Biến (FAQ)

Tổng hợp những nhầm lẫn kinh điển về chức năng các tầng mạng khi học tập và thi lấy chứng chỉ quốc tế.

1. Giao thức HTTP và HTTPS hoạt động ở tầng mấy?

Nằm ở tầng 7 (Application). Nhưng để thực hiện mã hóa SSL/TLS, quy trình sẽ dựa vào chức năng định dạng của tầng 6 (Presentation). Dữ liệu sau đó tiếp tục được phân phối bằng port 80/443 ở tầng 4.

2. Router và Switch hoạt động khác tầng nhau thế nào?

Switch tiêu chuẩn hoạt động ở tầng 2, đọc địa chỉ MAC để chuyển Frame trong mạng LAN. Router nằm ở tầng 3, xử lý địa chỉ IP để định tuyến Packet ra Internet. Một số thiết bị cao cấp (Switch Layer 3) tích hợp luôn chức năng định tuyến của tầng 3.

3. Lệnh Ping dùng để kiểm tra tầng nào?

Ping sử dụng giao thức ICMP, thuộc Tầng 3 (Network). Nếu ping thành công, bạn chắc chắn từ tầng 1 đến tầng 3 đang hoạt động hoàn hảo. Nhưng ping thông không đảm bảo port ứng dụng trên web server đang mở.

4. Firewall nằm ở vị trí nào trong OSI model?

Tùy loại. Firewall truyền thống (như Iptables) kiểm tra IP và Port, chặn lọc ở tầng 3 và tầng 4. Các hệ thống tường lửa ứng dụng web (WAF) thế hệ mới phân tích sâu vào nội dung HTTP, do đó hoạt động ở tận tầng 7.

5. Không hiểu OSI có vận hành hệ thống được không?

Được, nhưng bạn sẽ trở thành thợ gõ lệnh copy-paste. Chỉ khi hiểu rõ mô hình này, bạn mới có thể tự phân tích log, chẩn đoán nguyên nhân tận gốc và thiết kế được hệ thống mạng tối ưu bảo mật cho doanh nghiệp.

Lưu ý từ đội ngũ kỹ thuật: Các hướng dẫn và câu lệnh chẩn đoán trong bài viết mô tả nguyên lý chung. Trong môi trường thực tế, kết quả có thể biến động tùy thuộc vào bản phân phối Linux/Windows bạn đang dùng và các lớp bảo mật datacenter. Hãy luôn sao lưu cấu hình mạng (network interfaces) trước khi lưu thay đổi trên máy chủ production để tránh mất kết nối vĩnh viễn.
