Cáp mạng STP (Shielded Twisted Pair) là loại cáp mạng có lớp vỏ bọc bằng kim loại (lá chắn) giúp bảo vệ các cặp dây xoắn bên trong khỏi nhiễu điện từ bên ngoài. Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện về cáp STP là gì, từ cấu tạo, các loại STP, ưu – nhược điểm đến các trường hợp ứng dụng thực tế. Tìm hiểu ngay!
Cáp STP là gì?
Cáp STP (Shielded Twisted Pair), hay còn gọi là cáp xoắn đôi có lớp chống nhiễu, là một loại cáp mạng có cấu tạo đặc biệt với một lớp vỏ bọc bằng kim loại (thường là lá nhôm hoặc lưới đồng) bao quanh các cặp dây xoắn.
Lớp vỏ bọc này đóng vai trò như một lá chắn, giúp bảo vệ các tín hiệu truyền dẫn bên trong khỏi sự can thiệp của nhiễu điện từ (EMI) và nhiễu sóng vô tuyến (RFI) từ các thiết bị điện tử khác. Cấu tạo này đảm bảo đường truyền tín hiệu luôn ổn định, đặc biệt trong môi trường có nhiều nguồn nhiễu.
Cấu tạo của cáp STP
Cáp STP (Shielded Twisted Pair) có cấu tạo cơ bản gồm các thành phần sau:
- Nhiều cặp dây dẫn đồng được xoắn lại xoắn đôi nhau nhằm giảm nhiễu chéo giữa các dây.
- Mỗi cặp dây được bọc một lớp lá chắn kim loại (thường là lá nhôm hoặc đồng bện) gọi là lớp “shield” riêng biệt, chống nhiễu điện từ từ bên ngoài và ngăn nhiễu xuyên âm giữa các cặp dây.
- Bao quanh toàn bộ các cặp dây xoắn là một lớp lá chắn (screen) hoặc giáp kim loại, tạo thành lớp bảo vệ chống nhiễu chung cho toàn bộ cáp.
- Cuối cùng, bên ngoài cùng là lớp vỏ nhựa bảo vệ bên ngoài, chống môi trường như nước, bụi và các tác nhân vật lý khác.
- Lớp lá chắn trên cáp STP thường được nối đất để dẫn nhiễu đi, giúp tín hiệu ổn định hơn.
Như vậy, cáp STP là cáp xoắn đôi có thêm lớp bọc lá chắn riêng cho từng cặp dây và một lớp bọc chống nhiễu chung bên ngoài, giúp bảo vệ tín hiệu tốt hơn trong môi trường có nhiều nhiễu điện từ.

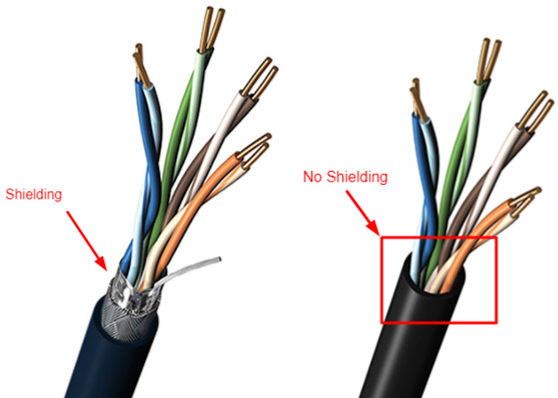

So sánh cáp STP và UTP: Nên chọn loại nào?
Để hiểu rõ hơn về cáp STP, ta cần so sánh với loại cáp mạng phổ biến nhất hiện nay: cáp UTP (Unshielded Twisted Pair). Sự khác biệt cốt lõi nằm ở lớp vỏ bọc chống nhiễu.
| Tiêu chí | Cáp UTP | Cáp STP |
|---|---|---|
| Lớp chống nhiễu | Không có lớp vỏ hoặc lá chắn chống nhiễu bên ngoài. Chỉ có các cặp dây xoắn để giảm nhiễu cơ bản. | Có lớp vỏ kim loại hoặc lá chắn bọc quanh từng cặp dây hoặc toàn bộ cáp, giúp chống nhiễu điện từ tốt hơn. |
| Khả năng chống nhiễu | Kém, dễ bị ảnh hưởng bởi nhiễu điện từ (EMI) và nhiễu xuyên âm. | Tốt hơn nhiều nhờ lớp chống nhiễu, phù hợp môi trường nhiều nhiễu. |
| Độ dày và tính linh hoạt | Thường mỏng, mềm, dễ uốn cong và thi công. | Dày hơn, cứng hơn do lớp chống nhiễu kim loại nên khó uốn, thi công phức tạp hơn. |
| Giá thành | Rẻ hơn, phổ biến sử dụng trong văn phòng, gia đình. | Đắt hơn, dùng cho môi trường đòi hỏi truyền tải ổn định và chống nhiễu cao như công nghiệp, trung tâm dữ liệu. |
| Ứng dụng chính | Mạng LAN phổ thông, môi trường ít nhiễu. | Mạng có nhiều thiết bị điện tử gây nhiễu, yêu cầu truyền dẫn ổn định và bảo mật cao. |
Cáp mạng Shielded Twisted Pair có lợi thế chủ yếu về khả năng chống nhiễu tốt hơn so với cáp UTP, nhưng đổi lại giá cao hơn và thi công khó hơn. Cáp UTP phù hợp các môi trường tiêu chuẩn không quá nhiều nhiễu, trong khi STP thích hợp trong môi trường nhiễu điện từ cao hoặc cần bảo mật về tín hiệu hơn.

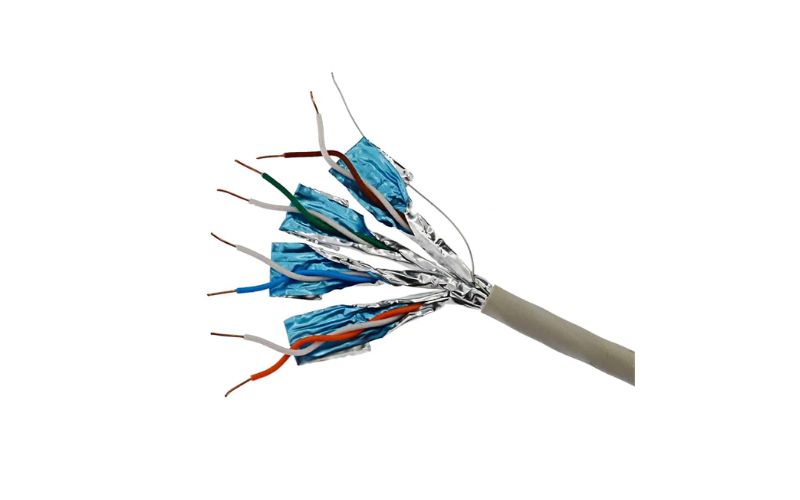

Ưu nhược điểm của cáp STP
Hiểu rõ ưu nhược điểm của cáp mạng STP giúp bạn đưa ra quyết định đúng đắn cho hệ thống mạng của mình.
Ưu điểm
- Khả năng chống nhiễu vượt trội: Cáp STP có lớp vỏ hoặc lá chắn kim loại bọc quanh từng cặp dây hoặc toàn bộ cáp, giúp giảm nhiễu điện từ (EMI) và nhiễu xuyên âm, đảm bảo tín hiệu ổn định trong môi trường có nhiều thiết bị phát ra sóng điện từ như nhà máy hoặc phòng máy chủ.
- Giữ nguyên độ toàn vẹn tín hiệu: Lớp chống nhiễu giúp hạn chế suy hao tín hiệu và giảm hiện tượng nhiễu xuyên âm giữa các cặp dây, hỗ trợ truyền dữ liệu ổn định và tốc độ cao hơn so với cáp UTP.
- Hỗ trợ truyền dữ liệu khoảng cách xa hơn: Cáp STP có thể truyền dữ liệu ở khoảng cách xa hơn mà không giảm chất lượng tín hiệu, phù hợp cho các hệ thống mạng cần chạy cáp dài.
Chống nhiễu tốt trong môi trường công nghiệp: Đặc biệt phù hợp với môi trường công nghiệp hoặc khu vực có nhiễu điện từ cao, tăng tính bảo mật và ổn định cho mạng.
Nhược điểm
- Chi phí cao: Do cấu tạo phức tạp hơn, giá thành của cáp STP thường đắt hơn đáng kể so với cáp UTP.
- Khó khăn trong lắp đặt: Việc lắp đặt cáp STP đòi hỏi kỹ thuật cao hơn, đặc biệt là cần nối đất đúng cách cho lớp vỏ bọc để đảm bảo hiệu quả chống nhiễu.
- Dây cáp cứng và nặng: Cấu tạo nhiều lớp khiến cáp STP cứng hơn, gây khó khăn khi đi dây ở các góc cua hoặc trong không gian hẹp.
Cáp mạng STP phù hợp với môi trường nhiều nhiễu cần truyền dẫn ổn định và tốc độ cao, nhưng chi phí và thi công phức tạp hơn so với cáp UTP.
Các loại cáp mạng STP phổ biến hiện nay
Các loại cáp STP (Shielded Twisted Pair) hiện nay phổ biến gồm:
Cáp STP có vỏ chống nhiễu riêng (Shielded Twisted Pair)
Mỗi cặp dây xoắn được bọc một lớp lá kim loại (thường là lưới thép hoặc lá nhôm) giúp chống nhiễu điện từ tốt hơn, ngăn nhiễu xuyên âm giữa các cặp dây. Loại này chống nhiễu hiệu quả hơn so với cáp UTP và FTP cơ bản.
Cáp STP có vỏ chống nhiễu chung (Shielded)
Bao gồm lớp bọc chung chống nhiễu ở bên ngoài toàn bộ các cặp dây xoắn. Cáp có thể đồng thời có vỏ chống nhiễu riêng cho từng cặp và vỏ chống nhiễu chung xung quanh nữa để gia tăng khả năng chống nhiễu EMI (nhiễu điện từ).
Cáp S/FTP hoặc S-STP (Shielded Foiled Twisted Pair)
Là loại cáp cao cấp hơn với thiết kế gồm hai lớp chống nhiễu: Một lớp lá kim loại bọc từng cặp dây (Shielded) và một lớp giáp hoặc lá chắn bao phủ toàn bộ các cặp dây (Foiled/Screened). Loại này dùng phổ biến trong môi trường có nhiễu cao và đòi hỏi truyền tải dữ liệu ổn định, bảo mật.
Cáp FTP (Foiled Twisted Pair)
Cáp FTP (Foiled Twisted Pair) cũng là dạng nâng cấp của UTP, có thêm lớp lá nhôm bọc bên ngoài tất cả các cặp dây xoắn để chống nhiễu, nhưng không bọc riêng từng cặp như STP. FTP không hẳn “yếu hơn” STP, mà khả năng chống nhiễu thấp hơn các loại có shield riêng cho từng cặp, nhưng vẫn tốt hơn UTP.
Cáp STP hiện có các loại chính phân biệt theo lớp bảo vệ chống nhiễu:
| Loại cáp | Lớp bảo vệ chống nhiễu | Ứng dụng chính |
|---|---|---|
| STP (có vỏ riêng) | Lá kim loại bọc từng cặp cáp xoắn | Môi trường có nhiễu điện từ vừa phải |
| STP (có vỏ chung) | Lớp vỏ chống nhiễu bao ngoài toàn bộ cặp dây | Môi trường nhiều nhiễu, yêu cầu chống EMI tốt |
| S/FTP hoặc S-STP | Lá kim loại từng cặp + lớp giáp/chống nhiễu chung | Môi trường công nghiệp, đòi hỏi bảo mật cao |
| FTP | Lớp lá nhôm chung bên ngoài các cặp dây | Chống nhiễu ở mức cơ bản, phổ biến hơn UTP |
Các loại này có giá thành tăng dần tương ứng với khả năng chống nhiễu và mức độ bảo vệ tín hiệu.

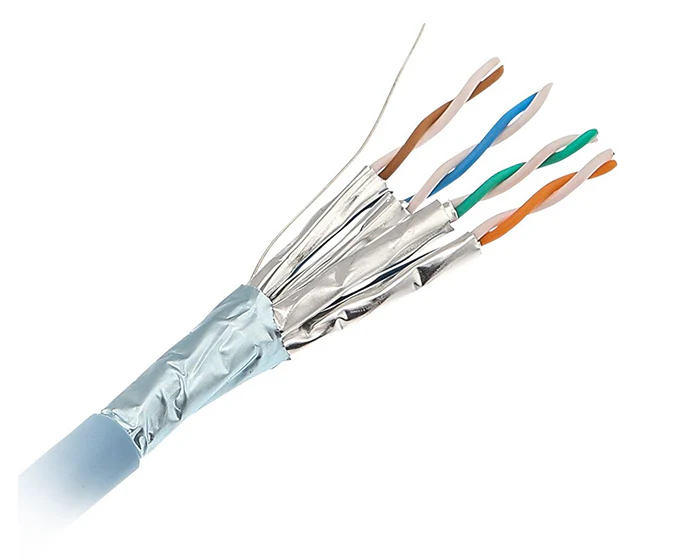

Khi nào nên sử dụng cáp mạng STP?
Vậy, bạn nên sử dụng cáp STP trong những trường hợp nào? Cáp STP không phải là giải pháp cho mọi hệ thống, nhưng nó là lựa chọn hoàn hảo trong các tình huống sau:
- Môi trường công nghiệp: Các nhà máy, xưởng sản xuất thường có rất nhiều máy móc, động cơ và dây điện nguồn tạo ra nhiễu điện từ mạnh. Cáp STP là giải pháp để đảm bảo hệ thống mạng ổn định, không bị gián đoạn.
- Gần nguồn điện mạnh: Khi bạn cần đi dây mạng gần các đường dây điện cao áp, máy phát điện hoặc các thiết bị điện tử công suất lớn.
- Các ứng dụng yêu cầu hiệu suất cao: Trong các hệ thống cần truyền tải dữ liệu lớn, tốc độ cao và độ trễ thấp như trung tâm dữ liệu, hệ thống server.
- Hệ thống an ninh, camera giám sát: Đảm bảo tín hiệu hình ảnh và âm thanh không bị nhiễu, chập chờn.
Mua cáp STP ở đâu uy tín và chất lượng?
Việc lựa chọn nhà cung cấp uy tín là yếu tố quan trọng để đảm bảo bạn mua được sản phẩm chất lượng, chính hãng. Tại Việt Nam, bạn có thể tìm mua cáp Shielded Twisted Pair từ các nhà phân phối lớn, chuyên về thiết bị mạng. Hãy tìm kiếm các thương hiệu uy tín như CommScope, AMP, Belden hoặc các nhà phân phối có chính sách bảo hành rõ ràng.
Việc lựa chọn loại cáp STP phù hợp phụ thuộc vào nhu cầu về tốc độ, khoảng cách đi dây, môi trường lắp đặt và ngân sách của bạn. Hy vọng những thông tin trên sẽ giúp bạn có cái nhìn rõ ràng hơn về các loại cáp mạng STP để đưa ra quyết định tối ưu.
